Introduktion: Förstå de två pelarna i slipande sprängning
I ytberedning och metallbehandling,stålskott och stålkornDominerar som de mest använda metalliska slipmedel. Medan de kan verka lika vid första anblicken, skiljer sig dessa material i grunden iform, prestandaegenskaper och optimala tillämpningar.
EnligtGrand View Research (2024), den globala stål slipande marknaden kommer att nå5,2 miljarder dollar år 2028, med Shot och Grit kollektivt innehav68% marknadsandel. Denna omfattande guide undersöker deras skillnader genom7 kritiska jämförelsedimensioner, stödd av2024 Branschdata och fallstudier.
Avsnitt 1: Grundläggande definitioner
1.1 Stålskott
Form:Perfekt sfärisk (större än eller lika med 95% rundhet)
Produktion:Atomiserat smält stål som släckts i vatten
Hårdhet:40-65 HRC (vanligtvis S230-S780 betyg)

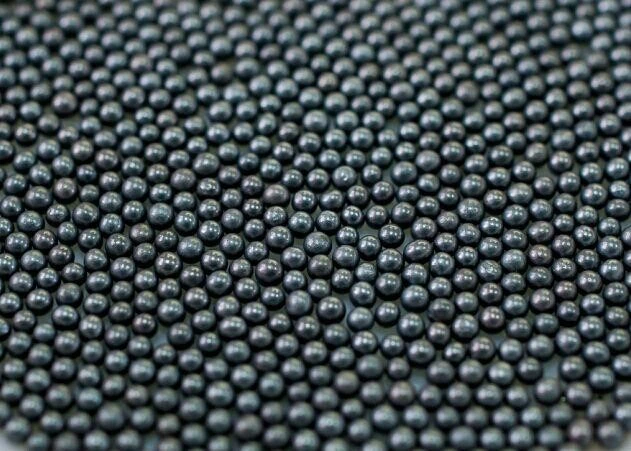

Mikrograf: Perfekt runda stålskottpartiklar (400x förstoring)
1.2Stålkorn
Form:Vinkel med vassa kanter (Angularity Index 0,7-0,9)
Produktion:Krossat stålskott eller speciellt gjutna fragment
Hårdhet:50-65 HRC (vanligtvis G16-G80-betyg)

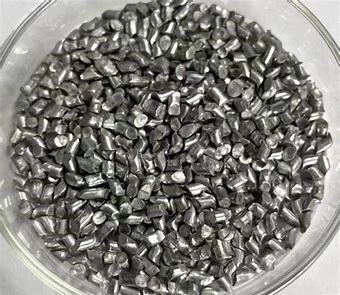

Mikrograf: Angular Steel Grit Particles som visar sprickplan (400x förstoring)
Avsnitt 2: Head - till - huvudjämförelse
2.1 Fysiska egenskaper
| Karakteristisk | Stålskott | Stålkorn |
|---|---|---|
| Form | Sfärisk | Vinkel |
| Densitet (g/cm³) | 7.4-7.8 | 7.2-7.6 |
| Ytan | Låg (0,05 m²/g) | Hög (0,12 m²/g) |
| Återvinningsbarhet | 2000+ cykler | 1500 cykler |
2.2 Prestationsmetriker
| Parameter | Stålskott | Stålkorn |
|---|---|---|
| Skärhastighet | Måttlig | Snabb (30% snabbare) |
| Ytprofil | 25-75 μm (jämnare) | 50-125 μm (grovare) |
| Metallborttagningshastighet | 15 g/min (S550) | 22 g/min (G40) |
| Peening intensitet | 0,008-0.012A (Almen) | 0,015-0.025a (Almen) |
Data per SAE J441 och ISO 11124 -standarder
Avsnitt 3: Bransch - Specifika applikationer
3.1 där stålskott utmärker sig
Bilpanning
Gear Teeth (AGMA 2004-C08 Standard)
Coil Springs (300, 000+ trötthetscykler)
Flyg-
Titanlegering av kompressiv stressinduktion
30% längre F-35 Landningsutrustningslivslängd
Dekorativ efterbehandling
Enhetlig satinfinish på rostfritt stål
3.2 Där stålkorn dominerar
Skeppsbyggnad
SA 2.5 Rengöring på halva tiden
50μm förankringsprofil för epoxybeläggningar
Gjutjärnstädning
40% snabbare kärnsandborttagning
Inga inbäddade partiklar (DIN EN 1371-1)
Betongytor
ICRI CSP 3-9-profil för överlägg
Avsnitt 4: Ekonomiska och operativa faktorer
4.1 Kostnadsanalys (2024 priser)
| Faktor | Stålskott | Stålkorn |
|---|---|---|
| Initialkostnad | $ 1,20/lb | $ 0,85/lb |
| Livscykelkostnad | $ 0,38/kg behandlad | $ 0,42/kg behandlad |
| Energiförbrukning | 15 kWh/ton | 18 kWh/ton |
ROI Insight:Skottets längre livslängd kompenserar högre kostnader i förväg efter7.5 Produktionscykler.
4.2 Övervägar utrustning
Skott kräver:
Lägre lufttryck (4-6 bar)
Bredare munstycken (8-10 mm)
Grit kräver:
Härdade foder (AR400 -stål)
Cyklonseparatorer för böter
Avsnitt 5: Teknologiska innovationer
5.1 Hybrid slipningssystem
70% skott + 30% kornblandningarnu uppnå:
20% snabbare rengöring än rent korn
35% mindre mediekonsumtion än rent skott
Patent - I väntan på "SmartMix" -teknologi från Wheelabrator
5.2 Belagda varianter
Ptfe - belagt skott:50% mindre damm
Keramik - inbäddad korn:3x slitmotstånd
Avsnitt 6: Valriktlinjer
Beslutsmatris
| Behov | Bästa val |
|---|---|
| Djup kompressiv stress | Skott |
| Snabb färgborttagning | Grus |
| Tunn - mätmetaller | Skott |
| Tjock kvarnskala | Grus |
| Damm - Känsliga områden | Belagd skott |
Slutsats: Kompletterande inte konkurrenskraftig
Medanstålkornlevererar aggressiv skärning för kraftig rengöring,stålskottTillhandahåller precisionskörning och jämnare ytbehandlingar. Smarta tillverkare använder nubåda i iscensatta processer:
Grusför snabb strippning
Skottför stressförbättring
Begär vår gratis slipande urvalsguide för anpassade rekommendationer.
